IP54, –55 °С… +50 °С
Система климат-контроля
Сварная конструкция
Полезная глубина 205 мм
Две вентиляционные решетки

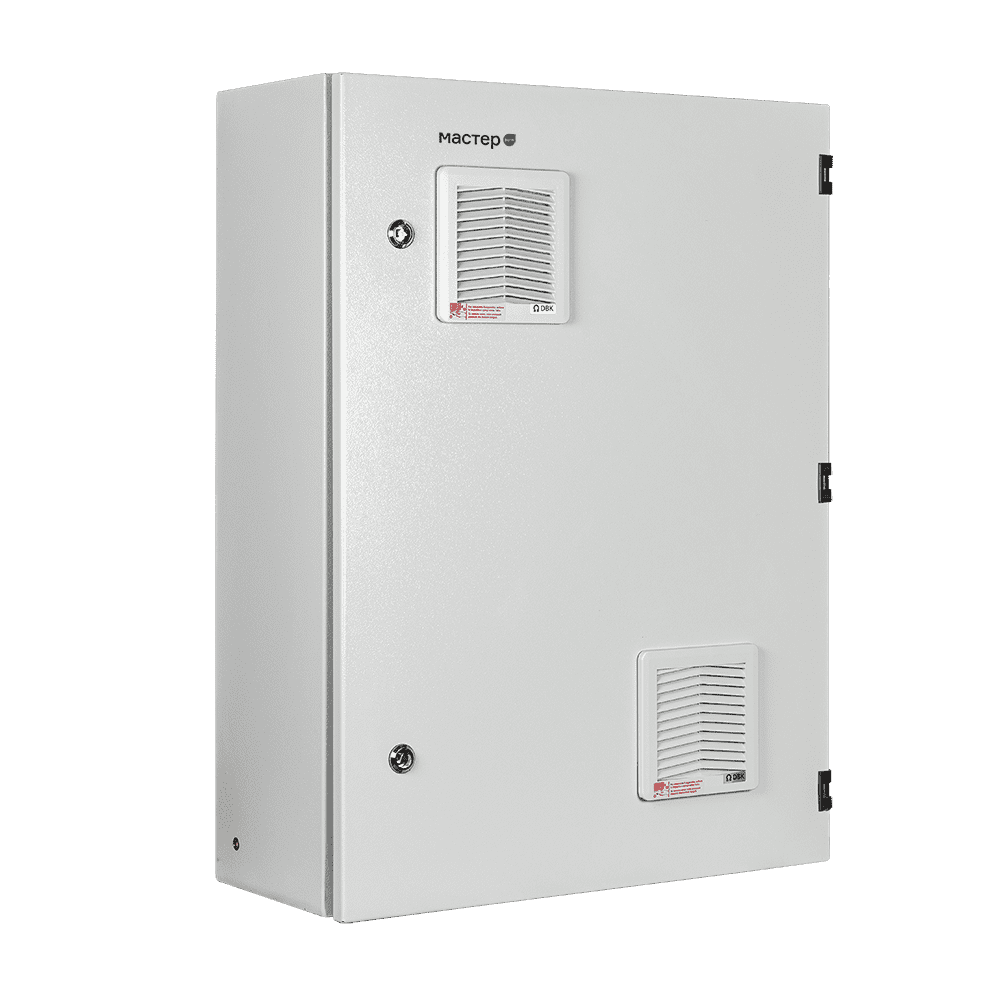

Электротехнический шкаф Mastermann «Мастер 5 УТПВ-А» рассчитан на уличную эксплуатацию в диапазоне температур –55 °С… +50 °С под непосредственным воздействием осадков. Соответствует ТУ 4372-002-62942652-2016, классу I по ГОСТ 12.2.007.0 (защита от поражения электрическим током), IP54 по ГОСТ 14254-96, ГОСТ 15150-69. Состоит из цельнометаллического сварного корпуса с фольгированным утеплителем из порилекса НПЭ толщиной 10 мм и двери с вентиляторными проемами с установленными в них вентиляционными решетками. Укомплектован клеммной колодкой, DIN-розеткой с заземлением, DIN-рейкой с закрепленным оборудованием системы климат-контроля:
- Обогревателем HG 140 мощностью 250 Вт.
- Вентилятором NTL FF 152 с фильтром.
- Автоматическим выключателем 10 А.
- Нормально закрытым термореле KTO 011.
- Нормально открытым термореле KTS-011 (защита от холодного старта).
Диапазон температур регулировки термореле — –10 °С… +50 °С, реле предстарта — –10 °С… +50 °С. Номинальное напряжение — 220 В, номинальная мощность — 3.5 кВт.
Базовые параметры:
- Высота — 800 мм.
- Ширина — 600 мм.
- Глубина — 250 мм.
- Полезная глубина — 205 мм.
- Два точечных дверных замка с мастер-ключом.
- Монтажная панель из оцинкованной листовой стали.
- Четыре монтажных отверстия (в задней стенке) Ø5.5 мм с радиусной пуклевкой.
- Два отверстия под кабельные вводы, два гермоввода MG-25 (полиамид, 19 мм, IP68).
Материал — окрашенная (полимерная порошковая краска светло-серого цвета по RAL 7035) листовая сталь (марка Ст3) толщиной 2 мм. Монтаж — настенный (накладной или врезной). Внешний размер (ш, г, в) — 600×250×800 мм, полезный — 570×205×770 мм. Вес — 25 кг.
| Mastermann «Мастер 5 УТПВ-А» | |
|---|---|
| Высота | 800 мм |
| Ширина | 600 мм |
| Глубина | 250 мм |
| Материал корпуса | листовая сталь |
| Цвет | серый, RAL 7035 |
| Толщина стали | 2 мм |
| Материал монтажной панели | оцинкованная листовая сталь |
| Номинальное напряжение | 220 В |
| Мощность | 3.5 кВт |
| Мощность обогревателя | 250 Вт |
| Номинальный ток | 10 А |
| Вес | 25 кг |
| Рабочие температуры | –55 °С… +50 °С |
| Диапазон температур включения обогрева | –10 °С… +50 °С |
| Защита | IP54 |
