Система обогрева
IP54, –55 °С… +50 °С
Сварная конструкция
Вентиляционные панели
Полезная глубина 240 мм

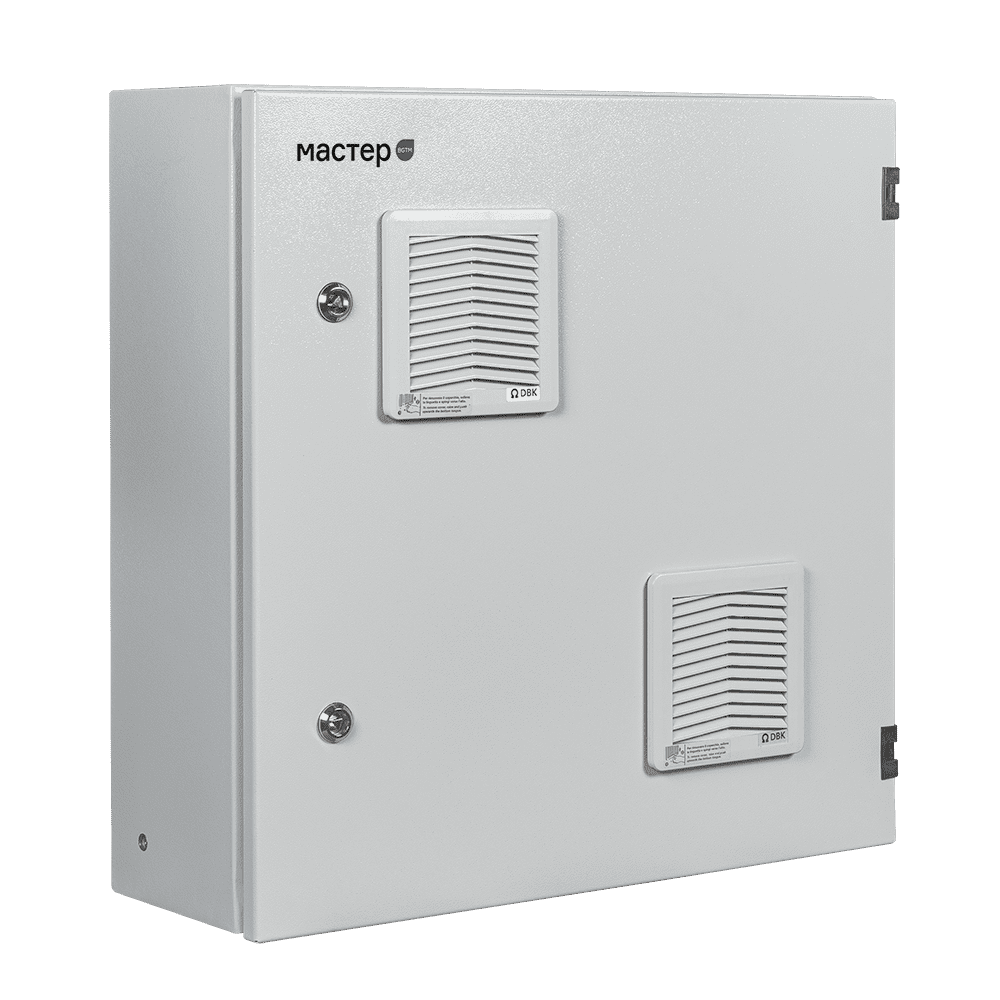

Электротехнический шкаф Mastermann «Мастер 4 УТПВ-П +» рассчитан на уличную эксплуатацию в диапазоне температур –55 °С… +50 °С под непосредственным воздействием осадков. Соответствует ТУ 4372-002-62942652-2016, классу I по ГОСТ 12.2.007.0 (защита от поражения электрическим током), IP54 по ГОСТ 14254-96, ГОСТ 15150-69. Состоит из цельнометаллического сварного корпуса, уплотненной двери с двумя вентиляционными панелями. Поставляется с DIN-рейкой, DIN-розеткой с заземлением, двумя гермовводами MG-25, клеммной колодкой, системой обогрева (обогревателем HG 140 мощностью 150 Вт. автоматическим выключателем 10 А, нормально закрытым термореле KTO 0111 с регулировкой температур запуска в диапазоне –10 °С… +50 °С).
Параметры:
- Высота — 600 мм.
- Ширина — 600 мм.
- Глубина — 300 мм.
- Полезная глубина — 240 мм.
- Два точечных дверных замка, мастер-ключ в комплекте.
- Монтажная панель из оцинкованной листовой стали.
- Четыре монтажных отверстия (в задней стенке) Ø5.5 мм с радиусной пуклевкой.
- Люк под кабельные вводы.
- Фольгированный утеплитель (на внутренних поверхностях) из порилекса НПЭ толщиной 10 мм.
Материал — окрашенная (полимерная порошковая краска светло-серого цвета по RAL 7035) листовая сталь (марка Ст3) толщиной 1.5 мм. Монтаж — настенный (накладной или врезной). Номинальное напряжение — 220 В, номинальная мощность — 3.5 кВт. Внешний размер (ш, г, в) — 600×300×600 мм, полезный — 570×240×570 мм. Вес — 24 кг.
| Mastermann «Мастер 4 УТПВ-П +» | |
|---|---|
| Высота | 600 мм |
| Ширина | 600 мм |
| Глубина | 300 мм |
| Материал корпуса | листовая сталь |
| Цвет | серый, RAL 7035 |
| Толщина стали | 1.5 мм |
| Материал монтажной панели | оцинкованная листовая сталь |
| Номинальное напряжение | 220 В |
| Мощность | 3.5 кВт |
| Мощность обогревателя | 150 Вт |
| Номинальный ток | 10 А |
| Вес | 24 кг |
| Рабочие температуры | –55 °С… +50 °С |
| Диапазон температур включения обогрева | –10 °С… +50 °С |
| Защита | IP54 |
