Система обогрева
IP54, –55 °С… +50 °С
Сварная конструкция
Точечный дверной замок
Полезная глубина 130 мм

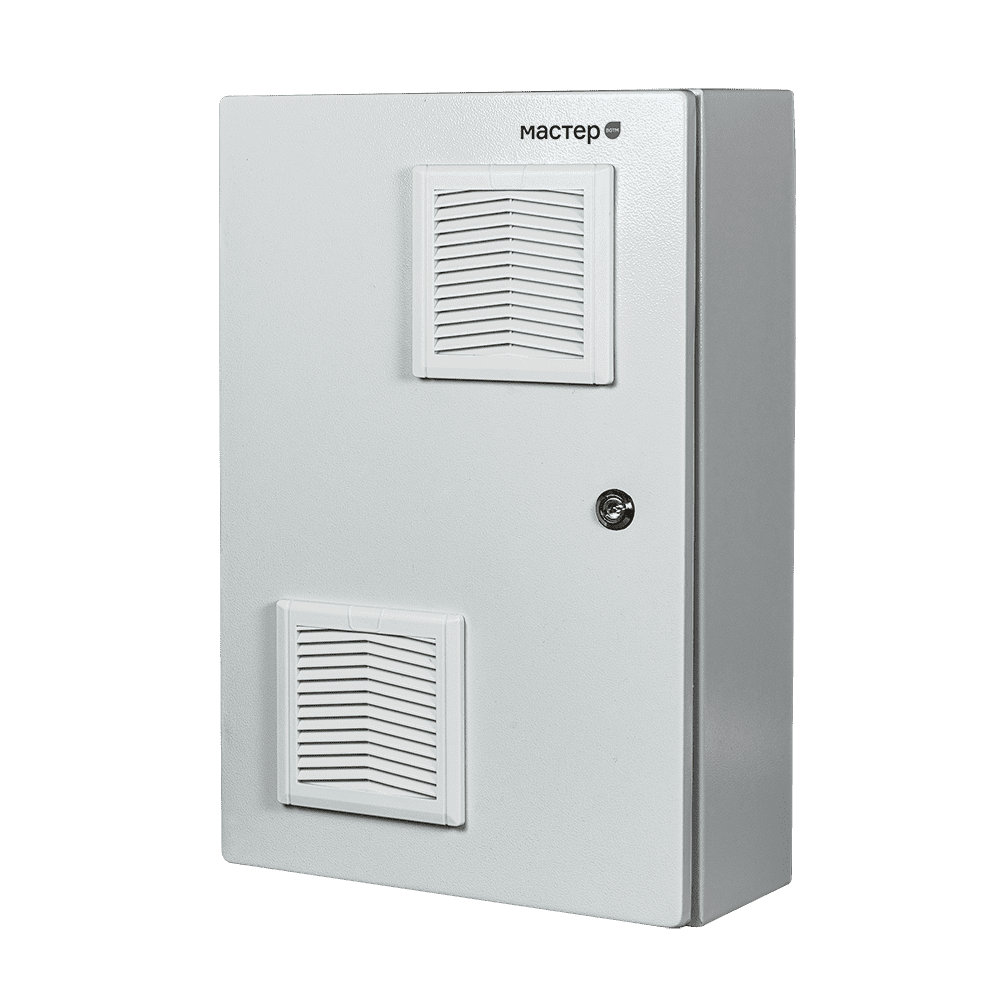

Электротехнический шкаф Mastermann «Мастер 3 УТПВ-П» разработан с учетом условий уличной эксплуатации в диапазоне температур –55 °С… +50 °С. Отвечает требованиям ТУ 4372-002-62942652-2016, ГОСТ 12.2.007.0 (класс I защиты от поражения электрическим током), IP54 по ГОСТ 14254-96, ГОСТ 15150-69. Состоит из цельнометаллического сварного корпуса и уплотненной по периметру двери с вентиляционным проемом, забранным решеткой.
Шкаф укомплектован DIN-рейкой, DIN-розеткой с заземлением, двумя гермовводами MG-25, клеммной колодкой, системой обогрева. В систему обогрева входят обогреватель HG 140 мощностью 75 Вт. автоматический выключатель 10 А, нормально закрытое термореле KTO 011.
Параметры:
- Высота — 560 мм.
- Ширина — 360 мм.
- Глубина — 190 мм.
- Полезная глубина — 130 мм.
- Точечный дверной замок, мастер-ключ в комплекте.
- Монтажная панель из оцинкованной листовой стали.
- Четыре монтажных отверстия (в задней стенке) Ø5.5 мм с радиусной пуклевкой.
- Два отверстия под кабельные вводы.
- Утеплитель (на внутренних поверхностях) из пенополистирола толщиной 20 мм.
- Номинальное напряжение — 220 В.
- Номинальная мощность — 3.5 кВт.
Материал — окрашенная (полимерная порошковая краска светло-серого цвета по RAL 7035) листовая сталь (марка Ст3) толщиной 1.5 мм. Монтаж — настенный. Внешний размер (ш, г, в) — 360×190×560 мм, полезный — 245×130×520 мм. Вес — 7.7 кг.
| Mastermann «Мастер 3 УТПВ-П» | |
|---|---|
| Высота | 560 мм |
| Ширина | 360 мм |
| Глубина | 190 мм |
| Материал корпуса | листовая сталь |
| Цвет | серый, RAL 7035 |
| Толщина стали | 1.5 мм |
| Материал монтажной панели | оцинкованная листовая сталь |
| Номинальное напряжение | 220 В |
| Мощность | 3.5 кВт |
| Мощность обогревателя | 75 Вт |
| Номинальный ток | 10 А |
| Вес | 7.7 кг |
| Рабочие температуры | –55 °С… +50 °С |
| Диапазон температур включения обогрева | –10 °С… +50 °С |
| Защита | IP54 |
