Сварная конструкция
IP66, –55 °С… +50 °С
Точечный дверной замок
Полезная глубина 130 мм
Контроль температуры и влажности
Перфорированная монтажная панель

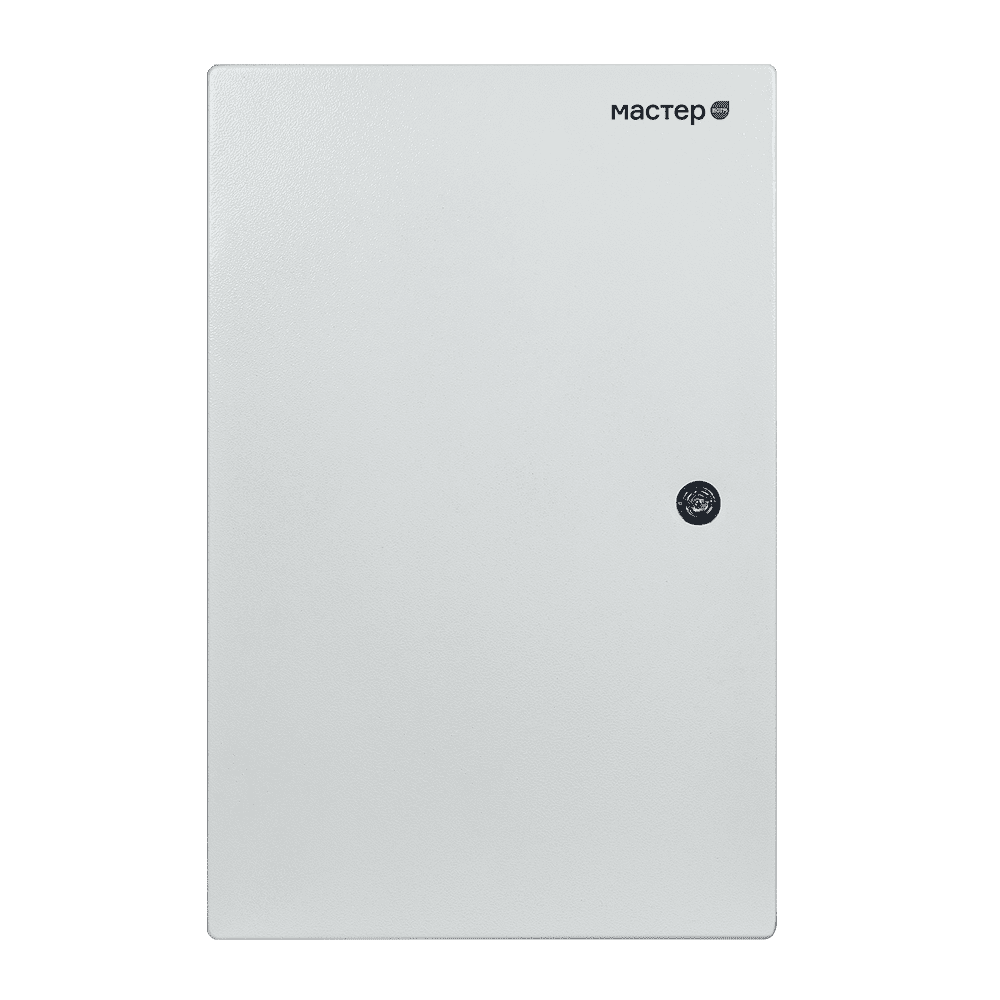

Электротехнический шкаф Mastermann «Мастер 3 УТ-Г» высотой 560 мм, шириной 360 мм, глубиной 190 мм, полезной глубиной 130 мм адаптирован к уличной эксплуатации в любых климатических условиях при температурах –55 °С… +50 °С. Представляет собой цельнометаллическую конструкцию с герметичной дверью. Отвечает требованиям ТУ 4372-002-62942652-2016, соответствует классу I по ГОСТ 12.2.007.0 (защита от поражения электрическим током), IP66 по ГОСТ 14254-96, ГОСТ 15150-69.
Параметры:
- DIN-рейка, DIN-розетка с заземлением.
- Обогреватель HG 140 мощностью 75 Вт.
- Механический гигростатом NT 74-F.
- Нормально закрытое термореле KTO 011.
- Автоматический выключатель на 10 А.
- Точечный дверной замок, мастер-ключ в комплекте.
- Перфорированная монтажная панель из оцинкованной листовой стали, клеммная колодка на панели.
- Четыре монтажных отверстия (в задней стенке) Ø5.5 мм с радиусной пуклевкой.
- Два отверстия под кабельные вводы, два кабельных ввода MG-25 в комплекте.
- Пенополистироловый утеплитель (на внутренних поверхностях) толщиной 20 мм.
- Пенорезиновый уплотнитель по периметру двери, металлический воротник по периметру проема — для герметичности.
Шкаф изготовлен из листовой стали марки Ст3 толщиной 1.5 мм с учетом покрытия. Листовые детали окрашены полиэфирной порошковой краской светло-серого (RAL 7035) цвета. Монтаж — настенный. Внешний размер (ш, г, в) — 360×190×560 мм, полезный — 320×130×520 мм. Вес — 7.7 кг.
| Mastermann «Мастер 3 УТ-Г» | |
|---|---|
| Высота | 560 мм |
| Ширина | 360 мм |
| Глубина | 190 мм |
| Материал корпуса | листовая сталь |
| Цвет | серый, RAL 7035 |
| Толщина стали | 1.5 мм |
| Материал монтажной панели | оцинкованная листовая сталь |
| Толщина стали монтажной панели | 1.5 мм |
| Номинальное напряжение | 220 В |
| Номинальная мощность | 3.5 кВт |
| Мощность обогревателя | 75 Вт |
| Номинальный ток | 10 А |
| Вес | 7.7 кг |
| Рабочие температуры | –55 °С… +50 °С |
| Диапазон температур включения обогрева | –10 °С… +50 °С |
| Защита | IP66 |
