Уличная станция: шкаф 400×600×210 мм, IP66, оптический кросс — 183×113×22 мм, модуль на

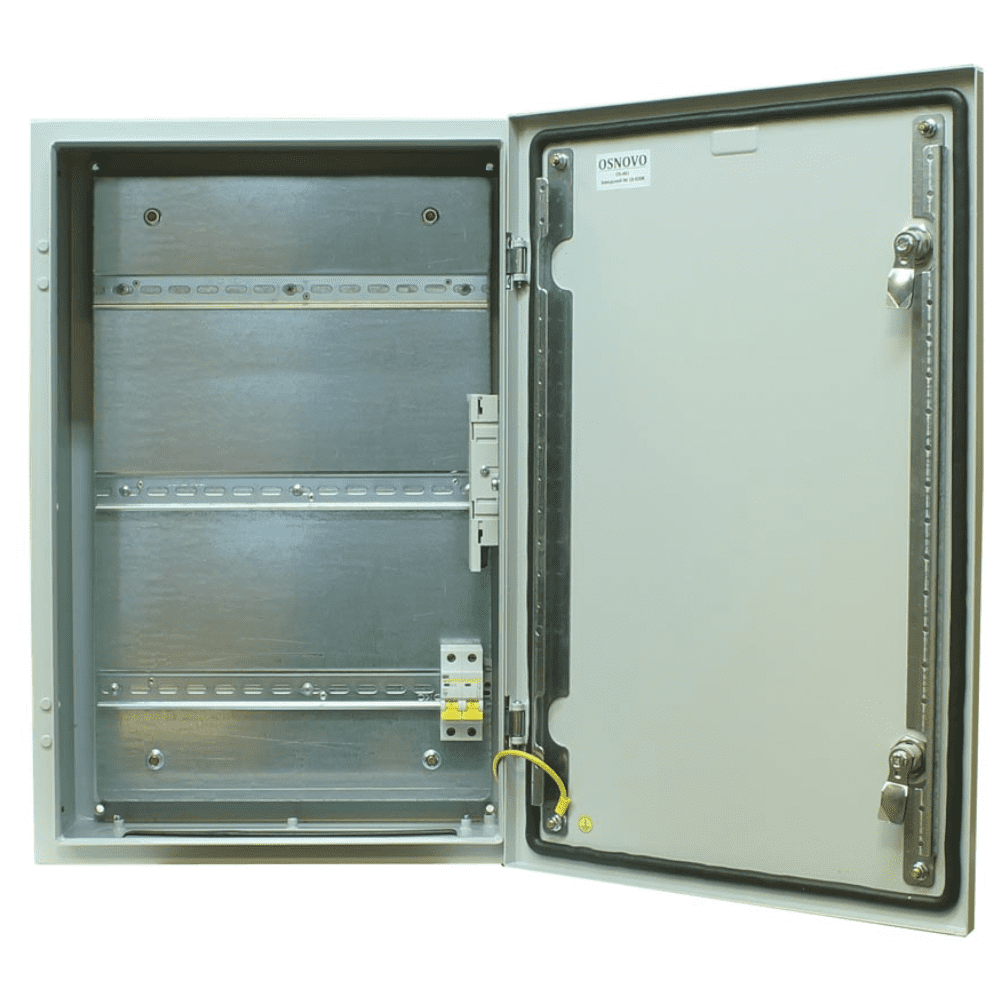

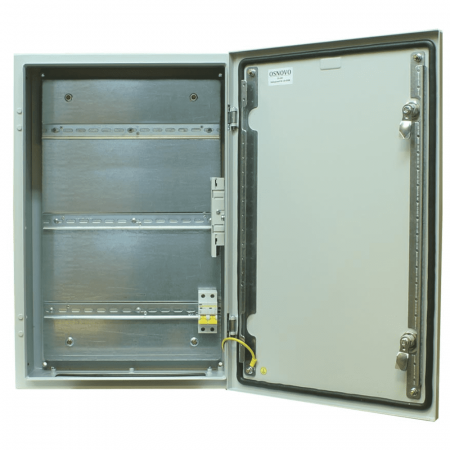

Станция Osnovo OS-461 предназначена для защиты электрооборудования, требующего установки на улице. Включает герметичный бокс и оптический кросс — разъемное соединение для удобной коммутации оптоволоконного кабеля с оборудованием. Адаптирован для работы на улице в любое время года: корпус защищен от влаги и пыли по стандарту IP66, температура внутри и снаружи допустима в пределах -50 ºС... +50 ºС, для герметичности кабелей предусмотрен комплект гермовводов. При КЗ или перегрузке отключение станции от электросети выполняет автоматический выключатель (2Р, 10 A).
Характеристики оптического кросса:
- Габариты: 183×113×22 мм.
- Модуль на два SC-порта.
- Ложемент на восемь КДЗС.
- Два пигтейла (оптические, одномодовые, тип SC 0.9 мм, 1.5 м).
Для установки оборудования на встроенные din-рейки доступное место (по ширине): для верхней — 340 мм, для средней — 320 мм, для нижней — 290 мм. Корпус шкафа — металлический, габариты — 400×600×210 мм.
Комплектация:
- Уличная станция — 1шт.
- Набор гермовводов — 1шт.
- Ключ от монтажного шкафа — 1 шт.
- Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
- DIN-рейка 7.5×35 мм, 1.2 м.
- Шина для внутреннего монтажа, 210 мм.
- Расходные материалы.
Опции:
- Датчик вскрытия двери.
- Встроенный светильник на 220 В.
- Монтаж на стену, на столб.
| Osnovo OS-461 | |
|---|---|
| Артикул | 12524 |
| Назначение | уличная станция (термошкаф) |
| Размеры (Ш×В×Г) | 400×600×210 мм |
| Класс защиты (IP) | IP66 |
| Класс защиты (IK) | - |
| Материал корпуса и монтажной пластины | металл |
| Оптический кросс |
размеры: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт |
| Температура внутри уличной станции | -50 ºС... +50 ºС |
| Рабочая температура (температура окружающей среды) | -50 ºС... +50 ºС |
| Защита от перегрузки и КЗ | автоматический выключатель 2P на 220 В, 10 A |
| Термостабилизация | - |
| Резервное питание (АКБ) | - |
| Теплоизоляция | - |
| Система проточной вентиляции | - |
| Система тёплого пуска (предварительный прогрев) | - |
| Дополнительно | доступное место под установку оборудования на встроенные din-рейки: верхняя – 340 мм (ширина), средняя – 320 мм (ширина), нижняя – 290 мм (ширина) |
