Уличная станция: шкаф 400×400×210 мм, IP66, оптический кросс — 183×113×22 мм, модуль на

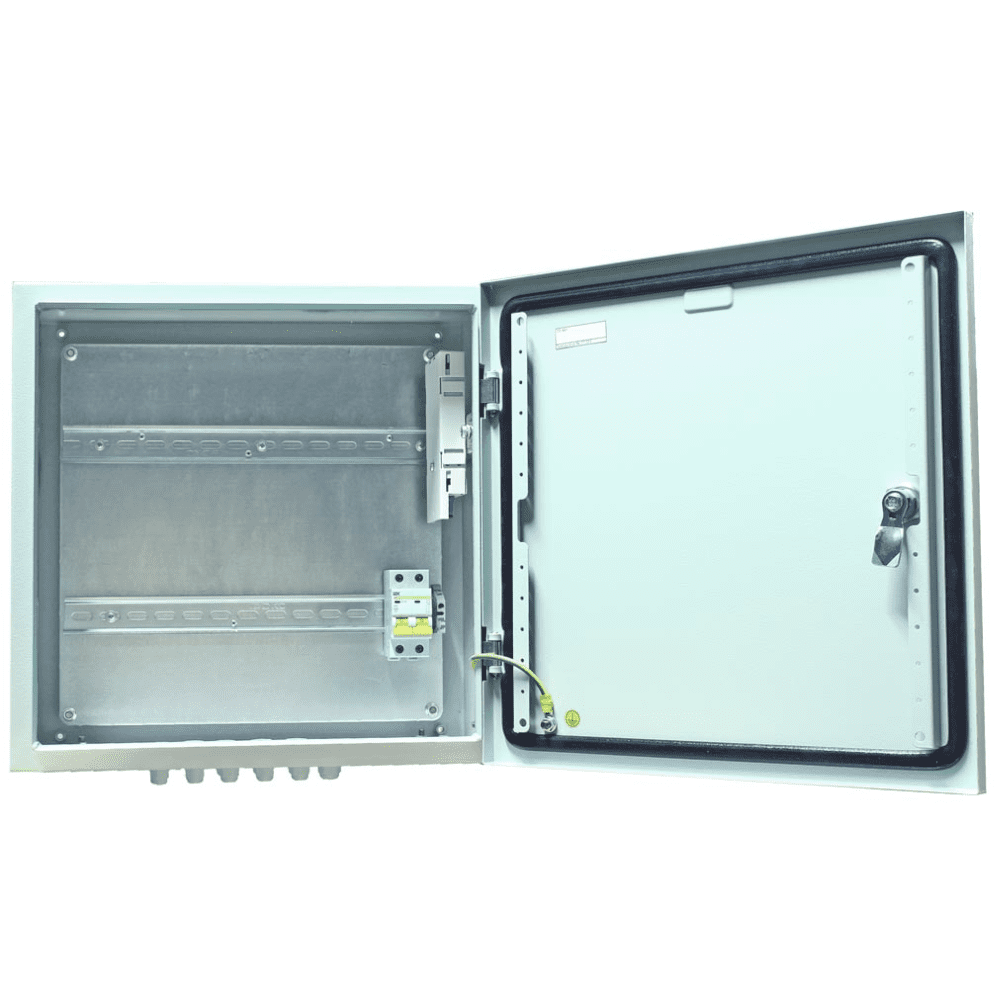

Станция Osnovo OS-441 предназначена для защиты устройств, эксплуатируемых на улице. Состоит из герметичного шкафа и оптического кросса (разъемное соединение оптико-волоконного кабеля с защищаемым оборудованием). Для использования на улице вне зависимости от времени года корпус шкафа защищен от пыли и влаги по стандарту IP66, герметичность подключаемых кабелей обеспечивают гермовводы, температура внутри и снаружи допустима в пределах -50 ºС... +50 ºС. Для аварийного отключения станции от электросети при КЗ или перегрузке предусмотрен автоматический выключатель (2Р, 10 A).
Характеристики оптического кросса:
- Габариты: 183×113×22 мм.
- База для установки до восьми оптоволоконных гильз.
- Модуль на два SC-порта.
- Два коммутационных шнура — оптических одномодовых типа SC 0.9 мм, 1.5 м.
Для монтажа оборудования доступное место на встроенных din-рейках (по ширине): верхней — 310 мм, нижней — 250 мм. Материал корпуса шкафа — металл, габариты — 400×400×210 мм.
Комплектация:
- Уличная станция — 1шт.
- Набор гермовводов — 1шт.
- Ключ от монтажного шкафа — 1 шт.
- Набор для оптического кросса (пигтейл SC — 2 шт., КДЗС — 2 шт.).
- DIN-рейка 7.5×35 мм, 0.8 м.
- Шина для внутреннего монтажа, 210 мм.
- Расходные материалы.
Опции:
- Датчик вскрытия двери.
- Встроенный светильник на 220 В.
- Монтаж на стену, на столб.
| Osnovo OS-441 | |
|---|---|
| Артикул | 11573 |
| Назначение | уличная станция (термошкаф) |
| Размеры (Ш×В×Г) | 400×400×210 мм |
| Класс защиты (IP) | IP66 |
| Класс защиты (IK) | - |
| Материал корпуса и монтажной пластины | металл |
| Оптический кросс |
размеры: 183×113×22 мм модуль на 2 оптических порта SC ложемент для 8 КДЗС (в комплекте 2 КДЗС) пигтейл оптический одномодовый SC 0.9 мм, 1.5 м – 2 шт |
| Температура внутри уличной станции | -50 ºС... +50 ºС |
| Рабочая температура (температура окружающей среды) | -50 ºС... +50 ºС |
| Защита от перегрузки и КЗ | автоматический выключатель 2P на 220 В, 10 A |
| Термостабилизация | - |
| Резервное питание (АКБ) | - |
| Теплоизоляция | - |
| Система проточной вентиляции | - |
| Система тёплого пуска (предварительный прогрев) | - |
| Дополнительно | доступное место под установку оборудования на встроенные din-рейки: верхняя – 310 мм (ширина); нижняя –250 мм (ширина) |
