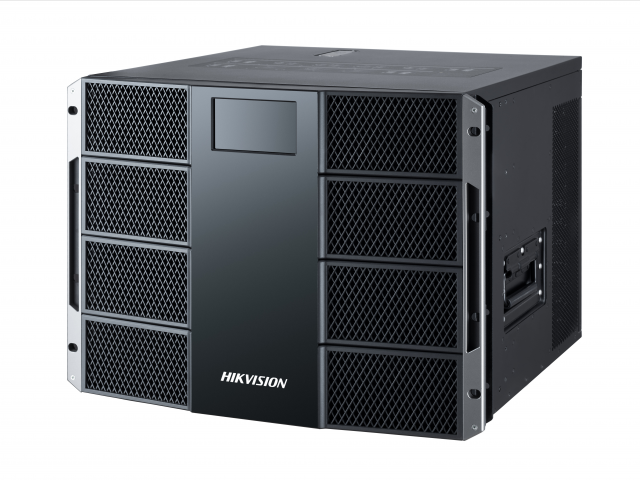

Контроллер видеостены
• Поддержка настройки основной платы управления, платы входа и выхода, поддержка смешанной вставки плат входа и выхода, одновременное отображение динамических изображений на нескольких дисплейных терминалах.
• Источник сигнала может отображаться на дисплеях M × N (M ≥ 1, N ≥ 1).
• Поддержка нескольких источников сигнала, включая VGA, DVI, HDMI, DP и IP. Входной / выходной сигнал, сигнал передачи 4K @ 60 Гц.
• Декодирование потока. Плата декодирования поддерживает формат кодирования h.264 / h.265. Поддерживает декодирование и отображение на стене 16-канального сетевого сигнала 1080P @ 30, а также отображение локального воспроизведения видеофайлов на стене.
• Разделение изображения на 1 / 4 / 9 / 16 для одного интерфейса вывода и перевод дополнительного окна в полноэкранный режим.
Характеристики устройства
Размер экрана
|
105.42 × 67.07 мм
|
Разрешение экрана
|
480 × 272
|
Параметры устройства
Интерфейс питания
|
AC от 100 до 240 В, 50 / 60 Гц
|
Размеры
|
447 × 354.8 × 442 мм
|
Высота шасси
|
8 U
|
Количество источников питания
|
Резервный источник питания 2+1
|
Потери электроэнергии
|
≤ 1000 Вт (полная нагрузка)
|
Параметры шасси
Тип шины
|
10 Gigabit
|
Количество слотов
|
слот для вспомогательной платы × 23,
слот для платы переключателя × 1,
слот основной платы управления × 2
|
Интерфейс управления данными
|
2, auto 10 / 100 / 1000 М Ethernet
1, оптоволоконный интерфейс 10 Gigabit
|
Масса (полная нагрузка)
|
≤ 60 кг (полная нагрузка)
|
Параметры окружающей среды
Рабочая температура
|
От 0 до 50 ℃
|
Рабочая влажность
|
От 10 до 90 % (без конденсата)
|
Главная плата управления (DS-C30S- MCU)
Серийный интерфейс
|
RS232
|
USB
|
USB С
|
Сетевой интерфейс
|
UTP × 1
|
Плата переключателя (DS-C30S-SW)
Количество серийных интерфейсов
|
3
|
Серийный интерфейс
|
RS232, RS232, RS485
|
USB
|
USB × 1
|
Сетевой интерфейс
|
UTP × 2, оптические интерфейсы 10 Gigabit
|
Возможность обмена
|
Широкополосный доступ 1.2 ТБ
|
Входная плата HDMI (DS-C30S- 04HI)
Входное разрешение
|
1024 × 768 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1366 × 768 @ 60 Гц, 1440 × 900 @ 60 Гц,
1680 × 1050 @ 60 Гц, 1280 × 960 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1280 × 720P @ 50 Гц,
1280 × 720P @ 60 Гц, 1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц
|
Количество видеовходов
|
4
|
Тип видеовхода
|
HDMI
|
Количество аудиовходов
|
4
|
Тип аудиовхода
|
miniDP до 4 × 3.5 мм
|
Входная плата VGA (DS-C30S-04VI)
Входное разрешение
|
1024 × 768 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1366 × 768 @ 60 Гц, 1440 × 900 @ 60 Гц,
1680 × 1050 @ 60 Гц, 1280 × 960 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1280 × 720P @ 50 Гц,
1280 × 720P @ 60 Гц, 1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц
|
Количество видеовходов
|
4
|
Тип видеовхода
|
VGA
|
Количество аудиовходов
|
4
|
Тип аудиовхода
|
miniDP до 4 × 3.5 мм
|
Входная плата DVI (DS-C30S-04DI)
Входное разрешение
|
1024 × 768 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1366 × 768 @ 60 Гц, 1440 × 900 @ 60 Гц,
1680 × 1050 @ 60 Гц, 1280 × 960 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1280 × 720P @ 50 Гц,
1280 × 720P @ 60 Гц, 1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц
|
Количество видеовходов
|
4
|
Тип видеовхода
|
DVI-D
|
Количество аудиовходов
|
4
|
Тип аудиовхода
|
miniDP до 4 × 3.5 мм
|
Входная плата HDMI UHD (DS-C30S- 02HI/4K)
Входное разрешение
|
1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц, 3840 × 2160 @ 30 Гц, 4096 × 2160 @ 30 Гц,
3840 × 2160 @ 60 Гц (только интерфейс 1), 4096 × 2160 @ 60 Гц (только интерфейс 1)
Поддержка нестандартного разрешения: ширина от 1920 до 4092, высота от 1080 до 2160, частота кадров 30 / 60. Поддерживает частоту кадров 60, только если ширина менее 2560 или высота менее 1940.
|
Количество видеовходов
|
2
|
Тип видеовхода
|
HDMI
|
Входная плата DP (DS-C30S-02DPI/4K)
Входное разрешение
|
1920 × 1080P @ 50 Гц, 1920 × 1080P @ 60 Гц, 1920 × 1200 @ 60 Гц, 3840 × 2160 @ 30 Гц, 3840 × 2160 @ 60 Гц (только интерфейс 1), 4096 × 2160 @ 30 Гц, 4096 × 2160 @ 60 Гц (только интерфейс 1)
Поддержка нестандартного разрешения: ширина от 1920 до 4092, высота от 1080 до 2160, частота кадров 30 / 60. Поддерживает частоту кадров 60, только если ширина менее 2560 или высота менее 1940.
|
Количество видеовходов
|
2
|
Тип видеовхода
|
DP
|
Выходная плата DVI (DS-C30S-04DO)
Выходное разрешение
|
1920 × 1200 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1920 × 1080 @ 60 Гц, 1680 × 1050 @ 60 Гц, 1280 × 720 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1024 × 768 @ 60 Гц
Поддержка LED-экрана и вывода нестандартного разрешения. Максимальная длина и ширина области менее 260.
|
Количество видеовыходов
|
4
|
Тип видеовыхода
|
DVI-D
|
Количество аудиовыходов
|
4
|
Тип видеовхода
|
miniDP до 4 × 3.5 мм
|
Выходная плата HDMI (DS-C30S-04HO)
Выходное разрешение
|
1920 × 1200 @ 60 Гц, 1600 × 1200 @ 60 Гц, 1920 × 1080 @ 60 Гц, 1680 × 1050 @ 60 Гц, 1280 × 720 @ 60 Гц, 1280 × 1024 @ 60 Гц, 1024 × 768 @ 60 Гц
Поддержка LED-экрана и вывода нестандартного разрешения. Максимальная длина и ширина области менее 260.
|
Количество видеовыходов
|
4
|
Тип видеовыхода
|
HDMI
|
Отправляющая карта
Выходное разрешение
|
Ширина выходного разрешения (от 144 до 8192), высота (от 144 до 4320), общее количество пикселей должно быть менее 1040
|
Плата выхода (DS-C30S-L104)
Количество видеовыходов
|
4 × miniSAS (20 × 1G), 2 × оптических интерфейса 10G
|
Тип видеовыхода
|
miniSAS до 5 × RJ45, оптический порт 10G
|
Количество аудиовыходов
|
1
|
Тип аудиовыхода
|
Терминал аудио 3.5 мм
|
Плата декодера (DS-C30S-DEC)
Количество каналов декодирования звука
|
32
|
Параметры декодирования
|
Формат кодирования звука G711-A, G711-U, G722.1, G726-16/U/A, MPEG, AAC-LC
|
Формат декодирования звука
|
Формат кодирования звука G711-A, G711-U, G722.1, G726-16/U/A, MPEG, AAC-LC
|
Разрешение декодирования
|
Поддерживает декодирование до 1600 пикселей (ширина, каждый канал).
|
Канал декодирования
|
До 32 каналов декодирования.
|
Параметры декодирования
|
Одна плата поддерживает 16 × 1080P30, 32 × 720P @ 30.
|
Плата выхода HDMI UHD (DS-C30S-02HO/4K)
Выходное разрешение
|
4096 × 2160 @ 60 Гц, 3840 × 2160 @ 60 Гц, 2560 × 1600 @ 60 Гц, 2560 × 1440 @ 60 Гц, 1920 × 1200 @ 60 Гц, 1920 × 1080 @ 60 Гц, поддержка LED-экрана и вывода нестандартного разрешения, совместим с выходом под нагрузкой, настройка максимальной длины и ширины площади менее 880.
|
Количество видеовыходов
|
2
|
Тип видеовыхода
|
HDMI
|
